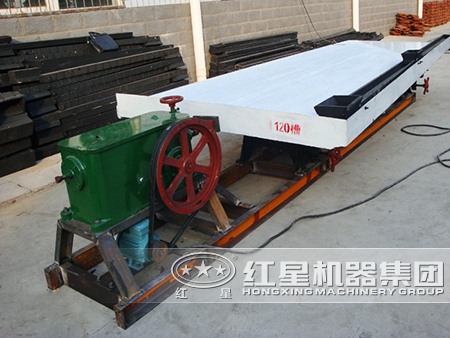

搖床

產品簡介

搖床選礦是一個傾斜的床面上借助機械石板對稱往復運動和薄層斜面水流等聯合作用，使礦粒在床面上松散分層、分帶，從而使礦物按密度不同來進行分選的過程。

工作原理

搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、以及潤滑系統等八個部分組成，床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下 運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。

性能特點

搖床是用于選別細粒物料的重力選礦設備，廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。搖床是結合了國內搖床和重力選礦技術，具有富集比高、選別效率好、操作簡單等優點，且一次得出最終精礦和最終尾礦。

搖床結合了國內搖床和重力選礦技術，具有富集比高、選別效率好、操作簡單等優點，且一次得出最終精礦和最終尾礦。與傳統工藝相比具有不用藥劑、耗能低、便于管理等優點，具有較高的性能價格比。

技術參數

名 稱		粗砂搖床	細砂搖床	礦泥搖床
床面尺寸	長度（mm）	4450	4450	4450
	傳動端寬（mm）	1855	1855	1855
	精礦端寬（mm）	1546	1546	1546
最大給礦粒度（mm）		2	0.5	0.15
給礦量（t/d）		30-60	10-20	15-25
給礦濃度(%)		25-30	20-25	15-25
行程（mm）		16-22	11-16	8-16
頻率(f)		45-48	48-53	50-57
床面清洗水量（t/d）		80-150	30-60	10-17
床面橫向坡度(°)		2.5-4.5	1.5-3.5	1-2
床面縱向坡度(%)		1.4	0.92	----
床面尖滅角(°)		32-42	40	42
選礦面積（㎡）		7.6	7.6	7.6
床面長度比		2.6	2.6	2.6
床面端面形狀		矩形	鋸齒形	三角形
電機功率(kw)		1.1	1.1	1.1
傳動機構		偏心連桿機構
