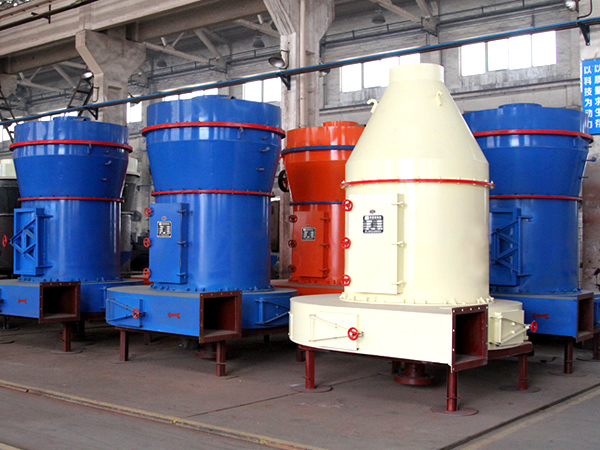

高壓磨粉機

產品簡介

高壓磨粉機又稱高壓微粉磨，它是我廠根據雷蒙磨、高強磨的工作原理結合高壓的特點，研發而成的一款磨機。本磨機節能、環保，有利于長期的使用，對環境無污染，歡迎您的選購！

高壓微粉磨解決了超細粉分級難關，主要用于長石、滑石、重晶石、大理石、石灰石、碳黑、陶土等500百余種物料的超細粉加工，細度在500目（25微米）-2500目（5微米），最細粉為3500目（3.55微米）。

高壓微粉磨主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器及連接風管管道等組成，根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。在微粉磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度。

工作原理

高壓微粉磨研磨的物料被破碎后由提升機送入儲料倉，再由振動給料機均勻送入主機磨室，后被鏟刀鏟起，進入磨輥和磨環之間被碾壓揉搓，風機將風吹入磨室內，吹起粉末到分析機內，進行風選，達不到細度又落回重磨，合格細粉則隨氣流進入成品旋風集粉器，與空氣分離從出料口排出即為成品。物料含有一定的水分，研磨時會產生一定的水汽，以及整個管道由于密封不絕對嚴密致使一定的外界氣體被吸入，使系統循環風量增加，為保證磨機在負壓狀態下工作，多余的風量進入布袋除塵器凈化后排入大氣中。

性能特點

1、高壓微粉磨與氣流磨相比適用范圍更大。

2、高壓磨與其它同類磨粉機相比，磨輥對物料的碾壓力在高壓彈簧的作用下提高800-1200Kg。

3、節能。在產量和細度相同的情況下，系統能耗僅為氣流磨的三分之一。

4、投資小、收益高，在產量和細度相同的情況下，高壓微粉磨價格僅為氣流磨的八分之一。

高壓微粉磨技術參數更改權保留

技術參數

參數 型號	微粉93	微粉92	微粉87	微粉76	微粉66
進料粒度	≤25	≤25	≤20	≤20	≤15
成品粒度	0.125-0.010	0.125-0.033	0.125-0.010	0.125-0.033	0.125-0.010
不同物料細度班產量	0.8-12	0.6-10	0.4-8	0.3-6	0.2-4
中心軸轉速（r/min）	140	148	160	170	180
磨環直徑	1006	973	907.5	850	725
磨輥直徑	300	300	270	250	210
磨輥高度	160	160	150	150	150
主機電機(kw)	Y225M-8-30	Y225M-8-22	Y225M-8-22	Y225S-8-18.5	Y225M-8-15
風機電機	Y180M-2-22	Y180L-4-22	Y160L-4-18.5	Y160L-4-15	Y160L-4-11
分析器電機	YCT180M-4A-4	YCT180M-4A-4	YCT180M-4A-4	YCT160-4B-3	YCT160-4B-3
