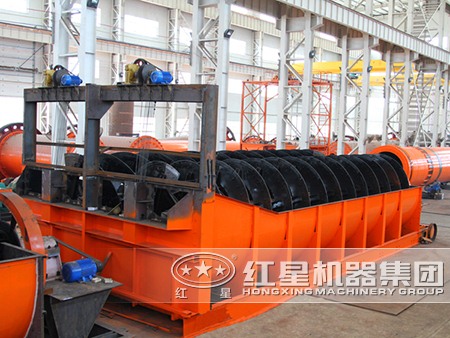

螺旋分級機

產品簡介

分級機也稱螺旋分級機，它是選礦的設備之一，借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。螺旋分級機應用于處理沖積砂礦，尤其適合于有用礦物單體解離度高而且呈扁平狀者。分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。

工作原理

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的 一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板 焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

分級機按用途劃分為高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。我廠主要生產的是螺旋分級機。

性能特點

螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。

技術參數

型號	螺旋直徑(mm)	水槽長度(mm)	螺旋轉速(r/min)	處理量（t/d）		電動機功率（kw）		外形尺寸（mm≤）
				按返砂	按溢流	傳動用	升降用	長	寬	高
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380
FC-10		8400		675-1080	85	7.5	----	9600	1240	2680
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970
FC-24		14130		6800	490	18.5	4	16580	2930	7190
2FG-24		9130		13600	1160	30	6	12710	5430	5690
2FC-24		14130		13700	910	37	8	17710	5430	8000
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350
2FC-30		14300		23300	1410	----	----	17091	----	8680
