產品簡介

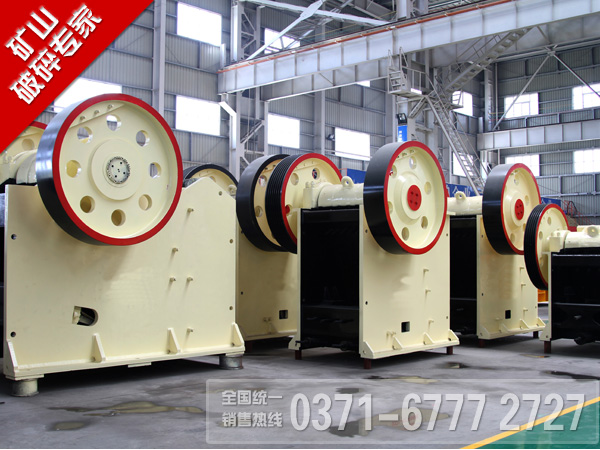

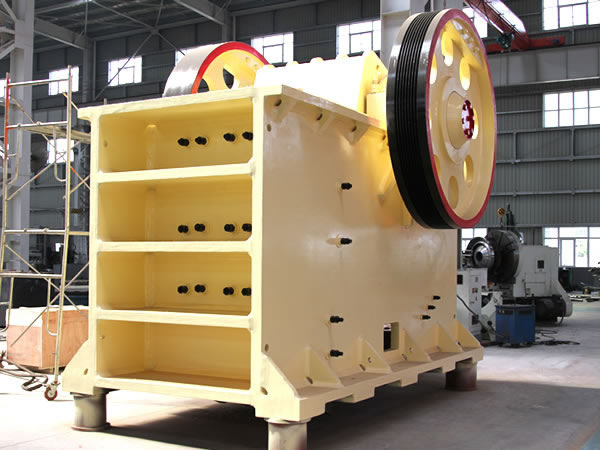

顎式破碎機（鄂式破碎機），俗稱鄂破，我廠生產的顎式破碎機由動鄂和靜顎兩塊顎板組成破碎腔，是我廠工程師模擬動物的兩顎運動而完成物料破碎作業的破碎機。

動顎懸掛在偏心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動顎上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比i一般為3-6.由于運動軌跡簡單，故稱簡單擺動顎式破碎機。

簡擺顎式破碎機結構緊湊簡單，偏心軸等傳動件受力較?。挥捎趧宇€垂直位移較小，加工時物料較少有過度破碎的現象，動顎顎板的磨損較小。

工作原理

該系列破碎機工作方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

性能特點

1、結構簡單易操作，維護方便快捷：經過合理的設計，在提高機器性能的同時，使設備整體結構簡潔高效，破碎能力增強。整個設備在使用過程中操作簡單，使日常的維護工作更加方便快捷，減少了停機維護時間。

2、工作噪音低，環保高效：嚴格按照國家環保標準進行設計，設備在工作時噪音低，可減少噪音污染。同時可配套設備除塵，產生的粉塵少。從而有效的保護了周圍環境，降低污染。

3、破碎工藝先進：采用最先進的破碎工藝，運用先進的數字化部件加工設備，使內部結構精密。深腔破碎無死區，物料在破碎腔內不會發生堵料現象，提高了生產效率。

技術參數

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸 （長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P   5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P   7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P   11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P   15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P   30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P   55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P   55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P   55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P   110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P   110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P   160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P   280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P   15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P   22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P   30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P   37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P   55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同
