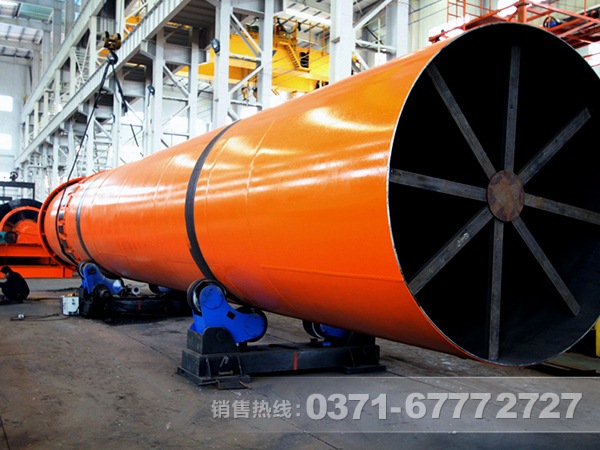

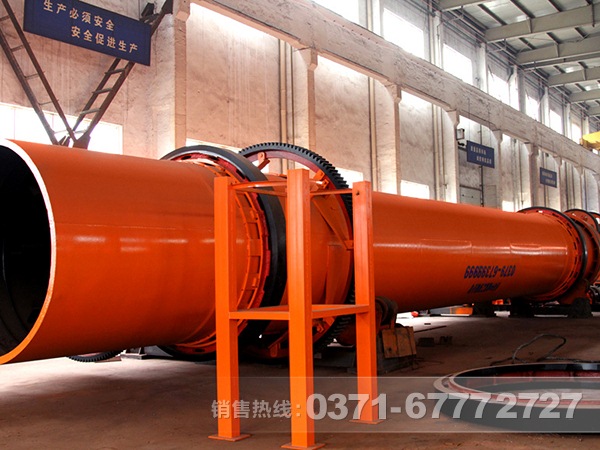

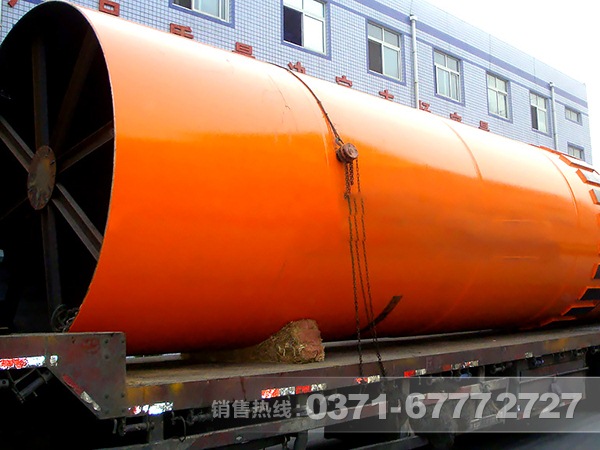

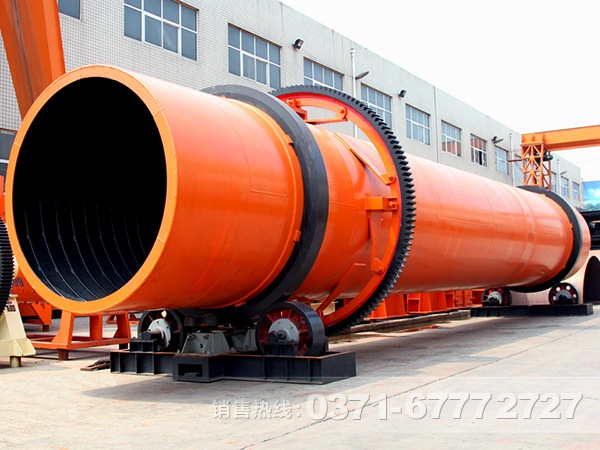

回轉式烘干機

產品簡介

回轉式烘干機是烘干機的一種，是目前最新型發的烘干設備，是我公司精心設計研發而成。在設計時為了達到最佳的烘干效果，采用順流干燥方式，物料與熱源氣流由同一側進入干燥設備，烘干機出口溫度低，熱效率高。

回轉式烘干機在內部結構上實現了創新，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象。?同時，也優化了給料、排料裝置，杜絕了傳統烘干設備給料堵塞、不連續、不均勻和返料等現象。

工作原理

物料順利流入礦用回轉式烘干機內，隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給，使濕物料得以干燥，然后在出料端經皮帶機或螺旋輸送機送出。回轉式烘干機筒體內壁上裝有抄板，作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。

性能特點

1、設備的密封裝置的密封圈為毛氈，主要起隔熱作用，這種密封裝置結構簡單，安裝方便。

2、回轉式烘干機軸向迷宮式密封與徑向接觸式的綜合密封裝置，此種密封結合了軸向迷宮式密封和徑向接觸式密封的優點，使用效果很好。

3、處理量比較大，抗過載能力強，熱效率高，煤耗降低20%左右，直接降低干燥成本。

4、回轉式烘干機傳動大小齒輪采用銷柱可換齒輪，取代了傳統的鑄鋼齒輪，節約成本投資，又大大降低了維修費用和時間。

5、回轉式烘干機應用于各種劣質燃料，例如煤矸石、石煤、劣質煙煤、無煙煤、造氣爐渣等。

技術參數

規格(直徑*長度)	筒體容積	生產能力(t/h)	安裝斜度(%)	最高進氣溫度	主電動機
Ø 1.2×8	9	1.9-2.4	3-5	700-800	7.5
Ø1.2 ×10	11.3	2.4-3	3-5	700-800	7.5
Ø 1.5×12	21.2	4.5-5.7	3-5	700-800	15
Ø 1.5×14	24.7	5.3-6.6	3-5	700-800	15
Ø1.5×15	26.5	5.7-7.1	3-5	700-800	15
Ø 1.8×12	30.5	6.5-8.1	3-5	700-800	18.5
Ø 1.8×14	35.6	7.6-9.5	3-5	700-800	18.5
Ø 2.2×12	45.6	9.7-12.2	3-5	700-800	22
Ø 2.2×14	53.2	11.4-14.2	3-5	700-800	22
Ø 2.2×16	60.8	13-16.2	3-5	700-800	22
Ø 2.4×14	63.3	13.5-16.9	3-5	700-800	37
Ø 2.4×18	81.4	17.4-21.7	3-5	700-800	37
Ø 2.4×20	90.4	19.3-24.1	3-5	700-800	45
Ø 2.4×22	99.5	21.2-26.5	3-5	700-800	45
Ø 2.6×24	127.4	27.2-34	3-5	700-800	55
Ø 3×20	141.3	30.1-37.7	3-5	700-800	75
Ø 3×25	176.6	37.7-47.1	3-5	700-800	75
Ø 3.2×25	201	42.9-53.6	3-5	700-800	90
Ø 3.6×28	285	60.8-76	3-5	700-800	160
