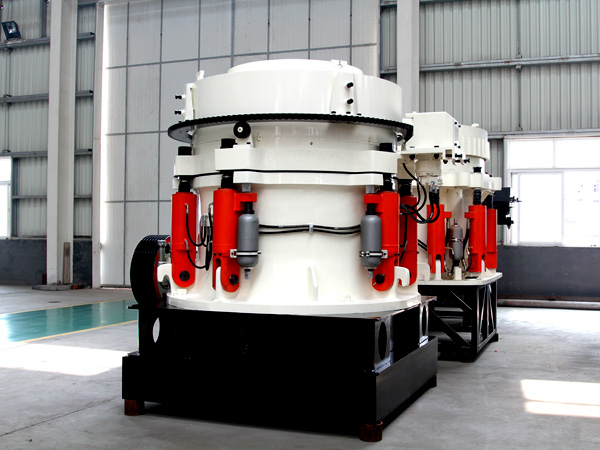

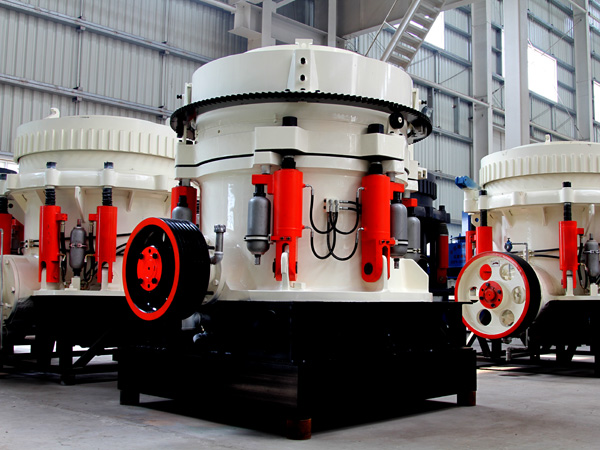

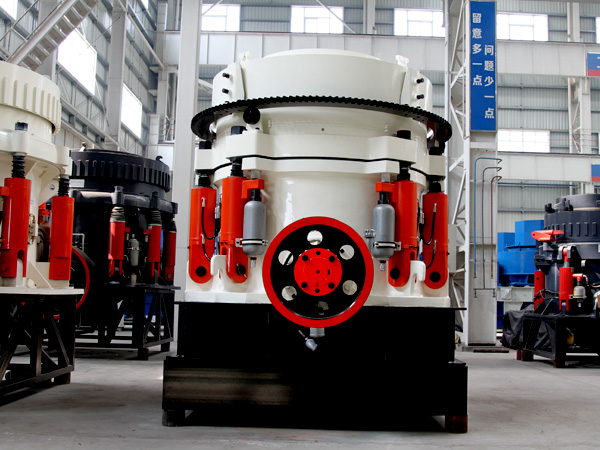

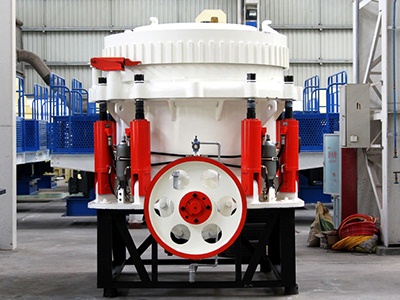

多缸液壓圓錐破碎機
進料粒度：60-285mm
生產能力：80-725m3/h
適用物料：鐵礦石、有色金屬礦石、花崗巖、石灰?guī)r、石英巖、沙巖、鵝卵石等各種礦石和巖石。
產品簡介
多缸液壓圓錐破碎機是采用國內外最先進的技術研發生產的高效能圓錐破碎機，其處理能力強，工作效率高，能耗小；采用了層壓破碎原理，成品粒度好，級配合理。
多缸液壓圓錐破碎機是經過吸收世界先進破碎技術研制出的具有先進水平的圓錐破碎機，廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖石。
工作原理
多缸液壓圓錐破碎機工作時，由電動機通過三角皮帶、傳動軸、傘齒輪副帶動偏心套旋轉，動錐在偏心套的作用下做旋擺運動，使動錐和定錐時而靠近時而偏離。使物料在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。該處已破碎至要求粒度的物料在自身重力作用下下落，從錐底排出。
性能特點
1、多缸液壓圓錐破碎機的液壓保護及液壓清腔、自動化程度高、減少停機時間。
2、液壓調節排料口和過載保護使破碎機運轉水平得到很大提高，使維修更簡單、操作更方便、停機時間更短；
3、稀有潤滑、可靠先進、提高使用壽命
4、采用了液壓調整、稀油潤滑和有效的迷宮密封方式，從根本上消除了老式彈簧圓錐破油水混合等常見故障。
5、多缸液壓圓錐破碎機內部結構密封性能好，可有效的保護設備免受粉塵及其他小顆粒的侵害。
技術參數
|
型號
|
破碎機腔型
|
破碎錐大端直徑
（mm） |
給料口寬度
（mm） |
最大給料尺寸
（mm） |
排料口調整范圍
（mm） |
處理能力
(t/h) |
主電動機功率
(kw) |
主機重量
(t) |
|
HXHP 200
|
C1
|
900
|
210
|
178
|
22～38
|
160～250
|
160
|
10.1
|
|
C2
|
155
|
132
|
18～38
|
145～250
|
||||
|
C3
|
130
|
110
|
14～38
|
120～250
|
||||
|
F1
|
118
|
100
|
12～25
|
108～210
|
||||
|
F2
|
90
|
76
|
8～25
|
72～210
|
||||
|
F3
|
70
|
60
|
26～45
|
230～445
|
||||
|
HXHP 300
|
C1
|
1100
|
235
|
200
|
26～45
|
230～445
|
220
|
17.8
|
|
C2
|
211
|
180
|
20～45
|
200～445
|
||||
|
C3
|
135
|
115
|
16～45
|
180～445
|
||||
|
F1
|
124
|
105
|
14～25
|
160～220
|
||||
|
F2
|
96
|
82
|
12～25
|
140～220
|
||||
|
F3
|
70
|
60
|
8～25
|
120～220
|
||||
|
HXHP 400
|
C1
|
1400
|
330
|
280
|
26～51
|
270～630
|
315
|
25
|
|
C2
|
200
|
170
|
22～51
|
243～630
|
||||
|
C3
|
152
|
130
|
16～51
|
210～630
|
||||
|
F1
|
135
|
115
|
12～25
|
162～370
|
||||
|
F2
|
106
|
90
|
10～25
|
126～370
|
||||
|
F3
|
80
|
68
|
8～25
|
104～370
|
||||
|
HXHP 500
|
C1
|
1500
|
335
|
285
|
32～51
|
365～790
|
400
|
34.1
|
|
C2
|
229
|
190
|
25～51
|
328～790
|
||||
|
C3
|
180
|
152
|
19～51
|
280～790
|
||||
|
F1
|
152
|
130
|
13～25
|
202～450
|
||||
|
F2
|
124
|
105
|
10～25
|
158～450
|
||||
|
F3
|
88
|
75
|
8～25
|
122～450
|
||||
|
HXHP 800
|
C1
|
2000
|
385
|
326
|
32～51
|
616～1100
|
630
|
69.2
|
|
C2
|
350
|
298
|
25～51
|
522～1100
|
||||
|
C3
|
280
|
238
|
16～51
|
380～1100
|
||||
|
F1
|
160
|
136
|
13～25
|
328～730
|
||||
|
F2
|
120
|
102
|
10～25
|
270～730
|
||||
|
F3
|
90
|
77
|
8～25
|
166～730
|
